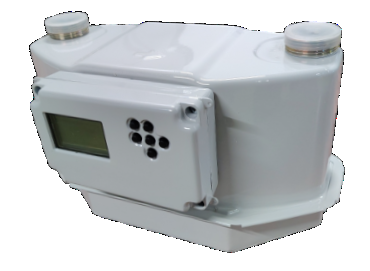

Ультрамаг ПРО исп. V G6
Ультрамаг PRO V G6…G10 ультразвуковые комплексы
Назначение:
Комплексы для измерения объема газа предназначены для измерения рабочего объема природного газа по ГОСТ 5542 свободного нефтяного газа по ГОСТ Р 8.615, других газов в сетях низкого давления до 5 кПа и автоматического приведения измеренного объема газа к стандартным условиям в зависимости от температуры, константы по давлению и коэффициента сжимаемости газа.
Область применения – коммерческий и технологический учет газа на объектах коммунального хозяйства и промышленных предприятий, газораспределительных пунктах и котельных с давлением до 5 кПа и расходами до 10/16 м³/час
- Методы расчета коэффициента сжимаемости:
- природного газа по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015;
- свободного нефтяного газа, азота, воздуха, углекислого газа, инертных газов с использованием данных ГСССД Суммарная относительная погрешность по приведению рабочего объема газа к стандартным условиям:
- вариант 5
- ± 3% - в диапазоне расходов от Qmin. до 0,05 Qmax
- ± 1,5% - в диапазоне расходов от 0,05 Qmax. до Qmax
- Относительная погрешность: ~канала измерения температуры не превышают ± 0,1%
- коэффициента коррекции не превышают ± 0,5 %
- Присоединительные габариты аналогично мембранным счетчикам G6..10
- Присоединительные габариты аналогично мембранным счетчикам G4 Межосевое 250 мм, резьба G1 ¼ , направление любое
- Встроенный модем GSM в комплекте
- Диапазон измерений температуры окружающей среды от -40°С до +60°С Диапазон измерений температуры газа от -30°С до +60°С
- Динамическим диапазоном измерения расхода до 1:200
- Маркировка взрывозащиты 1Ex ib IIВ T4 Gb Х Степень защиты IP 66
- Потеря давления не более 400 Па с запорным клапаном до 10 м³/час, 500 Па – 16 м³/час
- Монтаж взамен мембранных счетчиков и комплексов без сварочных работ Местные сопротивления трубопроводов и запорной арматуры не влияют на погрешность измерения комплекса Прямые участки не требуются!!! 0DN/0DN Устойчив к резким перепадам давления в трубопроводе Увеличенная глубина архивов до 16000 записей Автономное питание Межповерочный интервал 6 лет
- Параллельная работа оптического, RS-485 и RS-232 интерфейсов Совместимость с ИУС-цифра, Газсеть и другими системами телеметрии Дружественный интерфейс программного обеспечения
- Доступная цена
